817M40（ 34CrNiMo6）圓鋼+QT

 EN24/817M40含1.5% 鎳-鉻-鉬'合金鋼，具有強度、延展性、低溫沖擊、磨損的良好組合該鋼通常在鍛造后以退火狀態(tài)供應(yīng)，也適用于拉伸范圍為 S(775-925Mpa)、T(850-1000Mpa)、U(925-1080Mpa)、V 的淬火和回火狀態(tài)(1000-1160Mpa)、W(1080-1235Mpa)、X(1160-1320Mpa)、Y(1235-1390Mpa)、Z(1545Mpa)。對于進一步的工藝，它通常可以通過感應(yīng)或氮化工藝表面硬化到 58-60 HRC，生產(chǎn)具有增強耐磨性的部件。

1.817M40（ 34CrNiMo6）供應(yīng)形式&尺寸&公差

熱鍛圓棒：Φ80-Φ1000mm

熱軋圓棒：Φ16-Φ280mm

熱鍛方棒：最大厚度：500mm

扁鋼/塊：厚度：120-800mm，寬度：120-1500mm

2.817M40（ 34CrNiMo6）化學(xué)成分

3.817M40（ 34CrNiMo6）對應(yīng)牌號

ASTM :4340
EN/DIN :34CrNiMo6/DIN 1.6582
JIS :SNCM449
GB :40CrNiMo

4. 817M40（ 34CrNiMo6）機械性能

淬火和回火條件下的 0.2% 證明應(yīng)力測試值

EN24 圓鋼實驗室測試數(shù)據(jù)與淬火和回火條件

5.817M40（ 34CrNiMo6）鍛造EN24/817M40鋼

推薦鍛造溫度：850℃-1150℃，終鍛溫度不低于850℃。爐內(nèi)盡量緩慢冷卻，防止表面開裂，建議鍛后立即退火。

6.817M40（ 34CrNiMo6）熱處理

歸一化

正火用于細化鍛造后可能冷卻不均勻的鍛件組織，作為最終熱處理前的調(diào)質(zhì)處理。EN24鋼的正火溫度應(yīng)在850℃-880℃之間分幾步進行，保持適當(dāng)?shù)谋貢r間取決于鋼的尺寸，以便鋼徹底加熱以完成鐵素體到奧氏體的轉(zhuǎn)變。在靜止空氣中冷卻。

退火

退火一般在鍛造后和機加工前進行，以減少表面線束，并獲得更細的晶粒，獲得良好的可加工性。

軟退火：將鋼加熱到650℃-680℃，鋼加熱的保溫溫度，在爐內(nèi)緩慢冷卻。

全退火：分三步將鋼加熱到820-850℃，鋼加熱保持溫度，爐內(nèi)冷卻。退火后表面硬度在248HB以下。

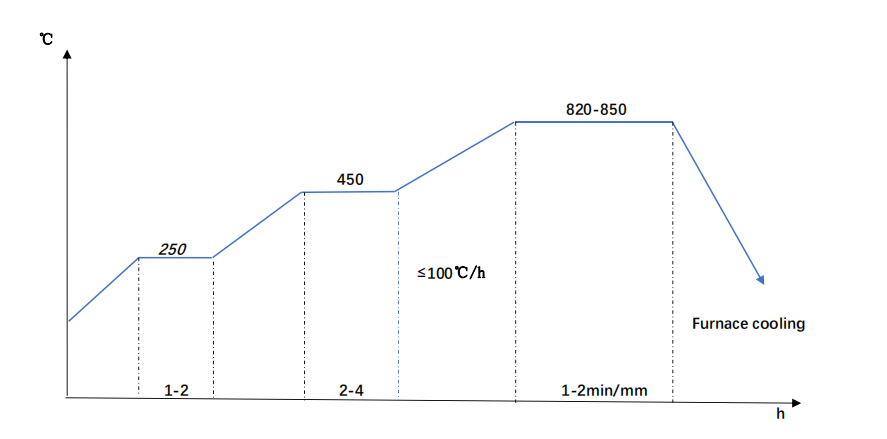

  EN24/817M40 退火圖

硬化

淬火溫度從820-850oC的奧氏體化溫度分幾步進行，保持適當(dāng)?shù)臅r間使鋼充分加熱，建議油淬。

回火

淬火后應(yīng)立即進行回火處理。在不超過660℃的適宜溫度下回火。

7.817M40（ 34CrNiMo6）應(yīng)用

EN24/817M40 鋼廣泛用作汽車工業(yè)、建筑、制藥/化學(xué)工業(yè)、石油和天然氣工業(yè)中的工程鋼。它通常用于其他合金鋼不具有淬透性以提供所需強度的地方。對于高應(yīng)力零件，它也是一個很好的選擇。

典型應(yīng)用：

重型車軸和軸

沖頭和模具

螺柱和螺栓

齒輪和環(huán)
